每日资讯推荐,尽在精彩头条

激发剂对氟石膏性能的影响

作者: 编辑: 来源: 发布日期: 2021.06.05
信息摘要:
氟石膏水化活性差,硬化后强度低,须进行改性才能应用。氟石膏的改性目前主要有粉磨、热处理和添加外加剂等方法。添加外加剂法是在氟石膏中加人适量物…

氟石膏水化活性差,硬化后强度低,须进行改性才能应用。氟石膏的改性目前主要有粉磨、热处理和添加外加剂等方法。

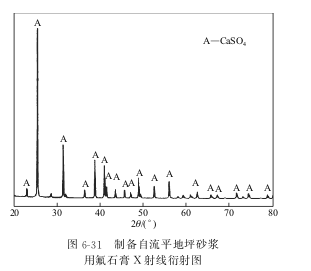

2

添加外加剂法是在氟石膏中加人适量物质以改变 CaSO4的溶解度或溶解速度,加快CaSO4·1∕2H2O的生成速率,提高氟石膏的水硬性,缩短凝结时间。目前使用的激发剂主要有硫酸盐、碱性激发剂和其他盐类激发剂。硫酸盐激发剂主要有 KAl(SO4)2·12H2O、煅烧明矾以及各种硫酸盐[Na2SO4、K2SO4、Al2(SO4)3、FeSO4、CuSO4、(NH4)2SO4]等。
碱性激发剂主要有水泥、石灰、高炉矿渣、粉煤灰等,其他盐类激发剂有K2Cr2O4、Na2C2O4 等,下面介绍的研究采用自制的复合激发剂。其中,激发剂1# 为 K2SO4﹔2# 为K2Cr2O4 和 KAl(SO4)2·12H2O的复合物,复合比例为摩尔比1:1:3# 为 Na2SO4 和FeSO4的复合物,复合比例为摩尔比1:1:4#为K2SO4 和Al2(SO4)3的复合物,复合比例为摩尔比1:1。氟石膏与激发剂摩尔比为100:1。

不同激发剂对氟石膏的激发效果见表6‐47。


3

从表6‐47可见,激发剂可以有效提高材料的力学强度,缩短氟石膏的凝结时间。

河南洁源新型建筑材料有限公司是一家专业从事工业固体废弃物资源化综合利用和石膏基建材料研发、生产、销售和施工为一体的高科技企业,河南省脱硫石膏深加工企业、全国工业石膏资源综合利用骨干企业。主要生产轻质抹灰石膏底层抹灰石膏面层石膏嵌缝石膏石膏基自流平等新型无公害环保高科技产品,致力于成为客户值得信赖的建筑合作伙伴,深受众企业所依赖。

全国服务热线

400-666-7097
