激发剂对硬石膏自流平地坪砂浆性能的影响

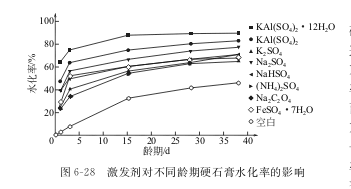

图6‐28所示为分别添加不同激发剂的硬石膏在不同龄期的水化率。硬石膏的添加量为硬石膏激发剂=100：1 (摩尔比)。

从图6‐28可以看岀，不同激发剂对硬石膏水化能力的影响不同，但其水化速率均加快。KAl(SO4)2·12H2O和KAl(SO4)2 的激发效果最好，3d水化率都达到60%以上﹔其次是 Na2SO4﹔而K2SO4、NaHSO4、FeSO4·7H2O、Na2C2O4 和 (NH4)2SO4 的效果基本一致，但仍能大幅提高硬石膏的水化率。若以KAl(SO4)2·12H2O为激发剂，成型过程中会产生大量气泡，这是因为硬石膏中含有少量碳酸盐矿物，KAl(SO4)2·12H2O水解后生成的H十将与CO32一作用产生CO2气体﹔煅烧明矾KAl(SO4)2中含有活性Al2O3 和K2SO4，均对硬石膏有激发作用。对硬石膏来说，选择KAl(SO4)2、Na2SO4 和K2SO4作激发剂较合适。

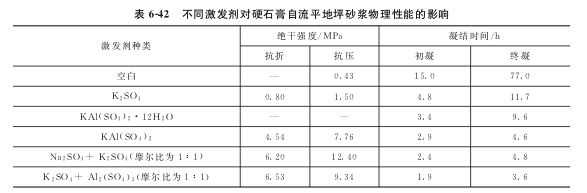

硬石膏与激发剂摩尔比为100：1时，激发剂对硬石膏自流平地坪砂浆抗折强度、抗压强度和凝结时间的影响见表6‐42。

由表6‐42可见，适量复合激发剂能够改善硬石膏自流平地坪砂浆的物理性能，Na2SO4与K2SO4按摩尔比为1：1复合使用，硬石膏自流平地坪砂浆的综合物理性能较好。

根据这些结果，在添加适量硫酸盐激发剂后，在硬石膏中分别添加硅酸盐、铝酸盐和早强快硬硫铝酸盐水泥，水泥掺人量对硬石膏基自流平地坪砂浆抗压强度的影响见图6‐29。
由图6‐29可见，随水泥掺人量增加，抗压强度逐渐提高﹔在相同掺人量下，硬石膏‐硅酸盐水泥体系和硬石膏‐铝酸盐水泥体系的抗压强度基本一致，而硬石膏‐硫铝酸盐水泥体系的抗压强度明显提高﹔对于硬石膏‐硫铝酸盐水泥体系，当水泥掺人量低于40%时，抗压强度随水泥掺人量增大而大幅提高，当水泥掺人量为40%时，其绝干抗压强度为27.2MPa。其后继续增加水泥掺人量，抗压强度基本稳定不变。

河南洁源新型建筑材料有限公司是一家专业从事工业固体废弃物资源化综合利用和石膏基建材料研发、生产、销售和施工为一体的高科技企业，河南省脱硫石膏深加工企业、全国工业石膏资源综合利用骨干企业。主要生产轻质抹灰石膏、底层抹灰石膏、 面层石膏、嵌缝石膏、石膏基自流平等新型无公害环保高科技产品，致力于成为客户值得信赖的建筑合作伙伴，深受众企业所依赖。
