石膏自流平砂浆应用技术规程

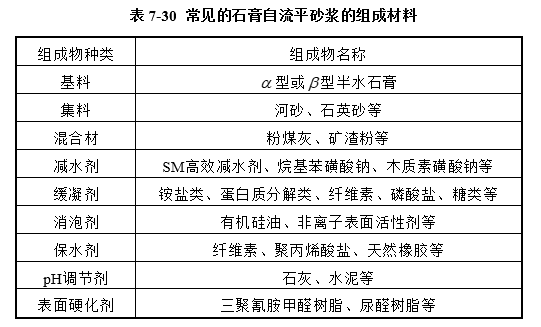

纯度达90 ％以上一级品位二水石膏煅烧制得的β型半水石膏或用蒸压法或水热合成法制得的α 型半水石膏。

活性掺合料：自流平材料可以用粉煤灰、矿渣粉等作为活性掺合料，目的在于改善材料的颗粒级配，提高材料硬化体的性能。矿渣粉在碱性环境下发生水化反应，可提高材料结构的密实性和后期强度。

早强型胶凝材料 ：为了保证施工时间，自流平材料对早期强度( 主要是 24h抗折和抗压强度 )有一定的要求。采用硫铝酸盐水泥作为早强型胶凝材料，硫铝酸盐水泥水化速度快，早期强度高，可满足材料早期强度的要求。

碱性激发剂 ：石膏复合胶凝材料在中偏碱性的条件下绝干强度最高，可用生石灰和32.5 水泥调节 pH值，为胶凝材料的水化提供碱性环境。

促凝剂 ：凝结时间是自流平材料一项重要的性能指标，时间过短或过长都不利于施工。促凝剂激发了石膏的活性，加快了二水石膏的过饱和析晶速度，缩短了凝结时间，使自流平材料的凝结硬化时间保持在一个合理的范围。

减水剂 ：为了提高自流平材料的密实度和强度，就要减小水胶比，在保持自流平材料良好流动性的条件下，加减水剂是必要的。采用萘系减水剂，其减水机理为萘系减水剂分子中的磺酸根和水分子以氢键缔合，在胶凝材料表面形成一层稳定的水膜，使得材料颗粒间容易产生滑动，从而减少了拌合水的需用量，改善了材料硬化体的结构。

保水剂 ：自流平材料在地面基层上施工，而且施工厚度比较薄，水分容易被地面基层吸收，导致材料水化不充分，表面产生裂纹，强度降低。本试验选用甲基纤维素 (MC) 作为保水剂，MC 具有良好的润湿性、保水性和成膜性，使自流平材料不泌水及充分水化。

可再分散乳胶粉( 以下简称乳胶粉) ：乳胶粉可以提高自流平材料的弹性模量，提高抗裂性、粘结强度及耐水性。

消泡剂：消泡剂可以改善自流平材料的表观性能，减少材料成型时的气泡，对提高材料的强度有一定的作用。

自流平石膏的配方组分有什么？

答：石膏基自流平地坪材料作为粉状材料，其生产工艺和技术与水泥基完全相同，不同的是配方构成。下面介绍这类地坪材料的配方。

(1)天然无水石膏基地面自流平材料构成 (质量份 ) 为：天然无水石膏粉80 ～ 90；碱性激发剂 10 ～20 ；酸性激发剂 0.5～ 1.5 ；保水剂0.03 ～ 0.1；减水剂 0.5 ～1.5 ；消泡剂 0.1～ 0.5；粒径在 0.125mm以下的细河砂 0～ 100。

配方中的碱性激发剂和酸性激发剂，是为了提高天然无水石膏胶凝材料的早期强度和后期强度以及凝结硬化性能，是必须使用的石膏改性材料，如果对于建筑石膏，则不需要使用这类激发剂组分，但随之而来的是缓凝剂的使用。

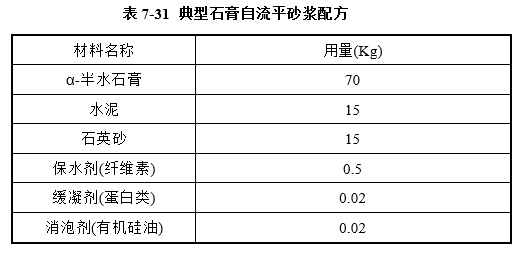

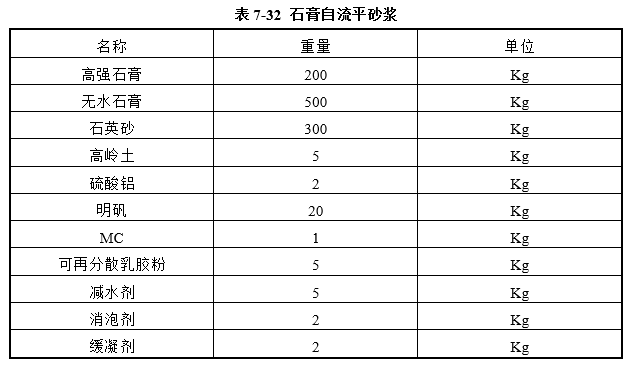

(2)α- 半水石膏型石膏基自流平浆体配方 ( 质量)α - 半水石膏 70kg ，水泥15kg ，石英砂 15kg，保水剂 ( 纤维素)0.5kg ，缓凝剂 (胺酸类 )0.02kg ，消泡剂( 有机硅油 )0.02kg。
